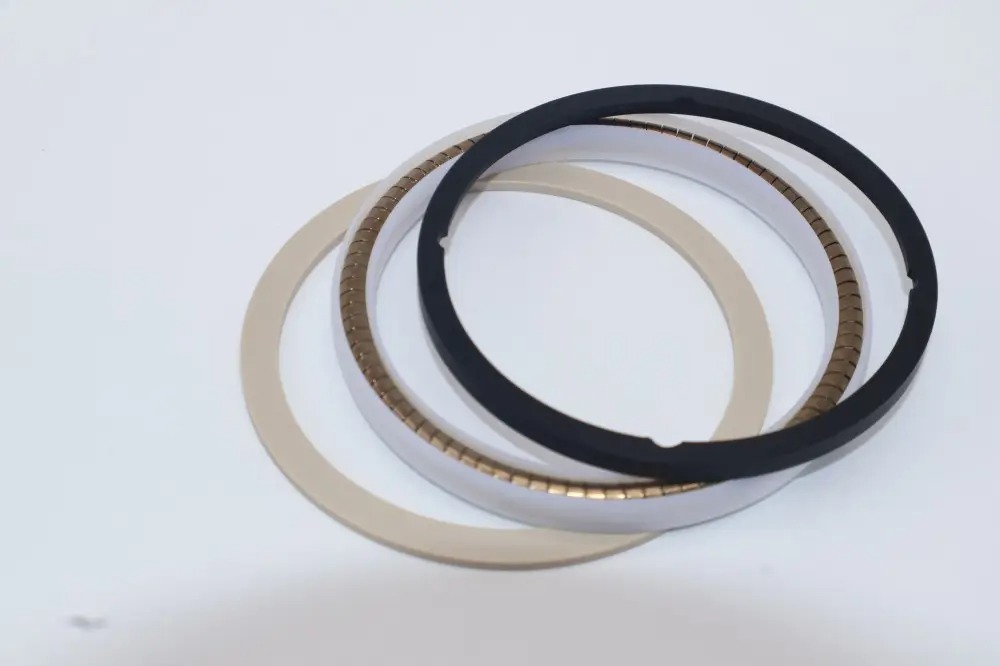

Por qué las juntas con resorte de PTFE son fundamentales en aplicaciones criogénicas (-196 °C)

Juntas con resorte de energía representan una innovación crítica en ingeniería criogénica, ofreciendo un rendimiento fiable en entornos extremadamente fríos donde las soluciones convencionales de sellado fallan por completo. A temperaturas que descienden hasta -196 grados Celsius, los sellos elastoméricos estándar se vuelven frágiles, pierden elasticidad y se fracturan bajo tensiones mínimas. Los sellos con resorte energizado superan estos desafíos fundamentales de los materiales al combinar un respaldo de PTFE con resortes energizadores que mantienen una presión de contacto constante en el rango de temperaturas más amplio posible, lo que los convierte en indispensables para operaciones con gas natural licuado (GNL), aplicaciones aeroespaciales y sistemas criogénicos industriales, donde el fallo nunca es una opción. Comprender por qué los sellos con resorte energizado funcionan tan excepcionalmente bien en estas condiciones extremas es esencial para ingenieros, especialistas en adquisiciones y diseñadores de equipos que deben especificar soluciones de sellado para aplicaciones criogénicas.

La ventaja fundamental de las juntas selladoras con resorte energizado radica en su arquitectura de dos componentes, que separa la superficie de sellado de bajo rozamiento del mecanismo generador de presión. El PTFE ofrece una inercia química excepcional y mantiene estabilidad dimensional incluso cuando se expone a extremos criogénicos, mientras que el sistema de resorte energizador conserva la fuerza radial o axial independientemente de las fluctuaciones térmicas o de los ciclos de presión. Esta combinación garantiza que las juntas selladoras con resorte energizado ofrezcan un rendimiento predecible en todo el rango operativo, evitando tanto fugas internas como externas en aplicaciones donde el fallo del equipo provoca consecuencias catastróficas y responsabilidades en materia de seguridad.

Cómo funcionan las juntas selladoras con resorte energizado en frío extremo

Rendimiento de los materiales a temperaturas criogénicas

Las juntas con resorte de carga mantienen la integridad del sellado a temperaturas criogénicas porque el PTFE presenta una contracción térmica mínima en comparación con los elastómeros. Cuando los compuestos de caucho se enfrían desde condiciones ambientales hasta menos 196 grados Celsius, se contraen drásticamente, pierden flexibilidad y se vuelven propensos a agrietarse. Las juntas con resorte de carga resuelven este desafío utilizando el PTFE como material principal de sellado, que se contrae mucho menos y conserva sus propiedades de bajo rozamiento incluso a frío extremo. El resorte de carga —normalmente fabricado en acero inoxidable o aleaciones especializadas— sigue funcionando durante los ciclos criogénicos porque los metales conservan sus características elásticas incluso al enfriarse hasta temperaturas cercanas al cero absoluto. Esta combinación garantiza que las juntas con resorte de carga sigan sellando de forma efectiva allí donde las juntas convencionales fallarían por completo.

Distribución de la carga de presión y temperatura

Las juntas con resorte integrado distribuyen las cargas mecánicas de forma más eficiente que las juntas elastoméricas monolíticas, lo cual resulta especialmente crítico en aplicaciones criogénicas. El mecanismo de resorte interno de estas juntas mantiene una fuerza de contacto radial o axial constante ante variaciones de temperatura, evitando así la pérdida de compresión de la junta y la apertura de vías de fuga. En aplicaciones con pistones, las juntas con resorte integrado se adaptan a la geometría de la ranura, mientras que el resorte se ajusta continuamente para conservar la fuerza de sellado pese a los ciclos térmicos, los picos de presión y el movimiento dinámico. Esta capacidad de distribución de carga convierte a las juntas con resorte integrado en la opción preferida para válvulas de bola criogénicas API 6D, ejes de bombas y otros equipos críticos donde los recipientes a presión operan en varios rangos de temperatura dentro de un único ciclo de servicio.

¿Por qué las juntas con resorte integrado superan a las soluciones tradicionales?

Fiabilidad superior frente a choques térmicos repetidos

Los sistemas criogénicos experimentan choque térmico cuando se enfría de forma repentina equipo a temperatura ambiente o cuando ocurren variaciones de temperatura ambiente durante transitorios operativos. Las juntas con resorte energizado soportan el choque térmico mucho mejor que las juntas convencionales, porque el respaldo de PTFE está diseñado para flexionarse y adaptarse a cambios dimensionales rápidos sin agrietarse ni deslaminarse. Por el contrario, las juntas tradicionales de elastómero se vuelven extremadamente rígidas y frágiles al exponerse a temperaturas criogénicas, lo que las hace propensas al desgarro cuando surgen tensiones térmicas. Las juntas con resorte energizado minimizan la concentración de tensión térmica, ya que el mecanismo del resorte absorbe y redistribuye las cargas mecánicas, evitando la concentración localizada de tensión que, de otro modo, provocaría la falla de la junta. Esta ventaja en confiabilidad es la razón por la que las instalaciones de GNL, los sistemas de almacenamiento criogénico y las aplicaciones aeroespaciales especifican juntas con resorte energizado como estándar para equipos críticos.

Vida útil prolongada y disponibilidad operativa

Las juntas con resorte de carga ofrecen una vida operativa prolongada en comparación con las juntas elastoméricas en servicio criogénico, ya que resisten los mecanismos de degradación que destruyen los compuestos de caucho. El PTFE es químicamente inerte frente a prácticamente todos los fluidos de proceso criogénicos, incluidos el nitrógeno líquido, el oxígeno líquido, el metano y el hidrógeno. El mecanismo del resorte no sufre fatiga ni pierde tensión bajo condiciones normales de servicio, porque opera dentro de los límites de deformación elástica del material, evitando así la deformación plástica. Muchos operadores industriales informan que las juntas con resorte de carga superan los intervalos de servicio de cinco años en servicio criogénico continuo, mientras que las juntas elastoméricas requieren sustitución cada 12 a 24 meses. Esta vida útil extendida reduce las paradas no planificadas, minimiza los costos de mantenimiento y mejora la disponibilidad general del equipo en aplicaciones criogénicas críticas para la misión.

Aplicaciones críticas en las que las juntas con resorte de carga resultan esenciales

Producción y distribución de gas natural licuado

Las operaciones con GNL dependen de sellos con muelle para mantener un rendimiento fiable en equipos que operan a menos 162 grados Celsius o temperaturas aún más bajas. Las válvulas de bola criogénicas, los sellos de bombas, los sellos de varilla de compresores y las conexiones de equipos dependen todos de sellos con muelle para evitar fugas de metano y garantizar la seguridad operativa. El entorno criogénico en las instalaciones de GNL es tan extremo que cualquier fallo del sello genera riesgos inmediatos para la seguridad, responsabilidad ambiental y paradas operativas. Los sellos con muelle cumplen estos exigentes requisitos porque mantienen una fuerza de sellado constante y resisten los ciclos térmicos inherentes a las operaciones de producción, licuefacción, almacenamiento, regasificación y transporte de GNL. Los fabricantes y operadores de equipos especifican los sellos con muelle como la única solución de sellado aceptable para servicios criogénicos con GNL.

Sistemas criogénicos aeroespaciales e industriales

Los sistemas de propulsión aeroespacial utilizan hidrógeno líquido y oxígeno líquido como propelentes para cohetes, lo que exige sellos con resorte energizado que funcionen perfectamente a temperaturas de menos 253 grados Celsius y más bajas. Los laboratorios industriales, las instalaciones de fabricación de semiconductores y los fabricantes de equipos médicos también dependen de sellos con resorte energizado para sistemas de refrigeración criogénica que operan cerca del cero absoluto. Estos sellos destacan en estas aplicaciones especializadas porque ofrecen un rendimiento constante sin necesidad de intervenciones de mantenimiento y conservan la integridad del sellado durante miles de ciclos de operación. La combinación de resistencia extrema a bajas temperaturas, tasas de fuga reducidas y larga vida útil convierte a los sellos con resorte energizado en una tecnología habilitadora esencial para la propulsión aeroespacial avanzada, los sistemas de refrigeración avanzados y las aplicaciones de investigación científica que operan en los límites de la capacidad de temperatura criogénica.

Preguntas frecuentes

¿Qué diferencia a las juntas con resorte energizado de las juntas tóricas estándar en servicio criogénico?

Las juntas con resorte energizado difieren fundamentalmente de las juntas tóricas porque mantienen la fuerza de sellado a lo largo de rangos extremos de temperatura gracias a su mecanismo de resorte y su material de respaldo de PTFE. Las juntas tóricas estándar, que son componentes elastoméricos monolíticos, pierden elasticidad y se vuelven frágiles a temperaturas criogénicas, lo que provoca grietas y fugas. Las juntas con resorte energizado mantienen activamente la presión de contacto radial independientemente del cambio de temperatura, evitando así la pérdida de fuerza de sellado que ocasiona el fallo de las juntas elastoméricas. Además, estas juntas utilizan PTFE como superficie de sellado, material que conserva sus propiedades de bajo rozamiento y su estabilidad dimensional a −196 grados Celsius y por debajo, lo que convierte a las juntas con resorte energizado en la única opción práctica para un sellado criogénico fiable.

¿Cómo manejan las juntas con resorte energizado los ciclos térmicos repetidos en aplicaciones criogénicas?

Las juntas con resorte integrado soportan los ciclos térmicos porque su diseño de dos componentes distribuye la tensión mecánica y absorbe la expansión y contracción térmicas sin superar los límites elásticos del material. El respaldo de PTFE se contrae de forma predecible ante los cambios de temperatura, mientras que el mecanismo de resorte se ajusta para mantener una fuerza de sellado constante durante todo el ciclo térmico. Esta arquitectura de reparto de carga evita la concentración de tensiones que destruye las juntas elastoméricas monolíticas durante los choques térmicos. Las juntas con resorte integrado pueden resistir miles de ciclos térmicos entre temperaturas criogénicas y condiciones ambientales sin degradarse, lo que las convierte en la opción ideal para equipos de GNL sometidos a ciclos repetidos de calentamiento y enfriamiento durante mantenimiento y transitorios operativos.

¿Por qué se especifican juntas con resorte integrado para válvulas de bola criogénicas API 6D?

Las juntas con resorte de carga se especifican para las válvulas de bola criogénicas API 6D porque estos componentes críticos exigen una prevención absoluta de fugas y una larga vida útil operativa en las condiciones de servicio más severas. Las normas API 6D exigen soluciones de sellado que mantengan su integridad a temperaturas de menos 196 grados Celsius y por debajo, soporten miles de ciclos operativos sin necesidad de mantenimiento y cumplan con las estrictas regulaciones sobre emisiones fugitivas. Las juntas con resorte de carga cumplen y superan estos requisitos gracias a su fuerza de sellado independiente de la temperatura, su excelente resistencia al choque térmico y su excepcional compatibilidad química con fluidos criogénicos. Los fabricantes de equipos y los usuarios finales especifican juntas con resorte de carga para válvulas de bola criogénicas API 6D con el fin de garantizar el cumplimiento de las normas industriales, los requisitos reglamentarios y las expectativas de fiabilidad operativa en instalaciones de producción de GNL y sistemas de distribución criogénica.
