В суровых условиях эксплуатации в нефтегазовой отрасли надежность оборудования не является опциональной — она представляет собой ключевое операционное требование. Среди множества компонентов, определяющих безопасную и эффективную работу системы, уплотнения стержней клапанов играют роль, которую часто недооценивают до тех пор, пока что-то не пойдет не так. Эти уплотнения отвечают за удержание давления, предотвращение утечки жидкости и поддержание механической целостности задвижек и другого критически важного оборудования для регулирования потока. Понимание принципа работы уплотнений штока задвижки и их значимости является обязательным для любого инженера или специалиста по закупкам, работающего в условиях добычи, транспортировки или переработки.
Уплотнительные кольца штока клапана — это прецизионные компоненты, устанавливаемые вокруг штока клапана для предотвращения утечки рабочей среды — будь то газ, нефть или химические жидкости — через шток в атмосферу или окружающую среду. В нефтегазовых приложениях, где давление чрезвычайно высокое, а рабочие среды зачастую опасны, уплотнительные кольца штока клапана должны обеспечивать стабильную работу в широком диапазоне температур, при коррозионных условиях и при эксплуатации с высокой цикличностью. При правильном подборе и надлежащем обслуживании уплотнительные кольца штока клапана напрямую способствуют повышению времени безотказной работы системы, соблюдению требований безопасности и долгосрочному контролю затрат. В данной статье подробно рассматривается, как именно уплотнительные кольца штока клапана повышают надёжность в нефтегазовых приложениях.
Роль уплотнительных колец штока клапана в обеспечении надёжности в суровых условиях
Как уплотнительные кольца штока клапана предотвращают скрытые утечки
Одним из наиболее значимых способов, с помощью которых уплотнения штока клапана повышают надежность, является контроль непреднамеренных выбросов. На нефтегазовых объектах любой неконтролируемый выброс углеводородов или технологических газов представляет собой как угрозу безопасности, так и нарушение нормативных требований. Уплотнения штока клапана образуют динамический барьер вокруг вращающегося или возвратно-поступательно движущегося штока, обеспечивая плотный контакт даже при многократном циклировании клапана под нагрузкой. Высокопроизводительные уплотнения штока клапана, изготовленные из таких материалов, как ПТФЭ, графит или эластомерные композиты, специально разработаны для сохранения этого барьера при колебаниях давления и термоциклировании. При потере целостности уплотнений штока клапана непреднамеренные выбросы резко возрастают, что приводит к проверкам, штрафам и вынужденным остановкам.
Уплотнения штока клапанов, соответствующие стандартам API 6A или API 622, особенно хорошо подходят для нефтегазовой отрасли, поскольку они проходят испытания на герметичность в условиях, имитирующих реальную эксплуатацию на месторождениях. Надежные уплотнения штока клапанов снижают частоту событий, связанных с выбросами, что напрямую приводит к сокращению числа нарушений требований нормативных органов и повышению предсказуемости работы установки. Эксплуатационные организации, инвестирующие с самого начала в уплотнения штока клапанов высокой спецификации, значительно сокращают расходы на аварийное техническое обслуживание в течение всего срока службы своих клапанных активов.
Работа уплотнения штока при высоком давлении и температуре
Системы нефтегазовой отрасли регулярно подвергают уплотнения штока клапана давлениям свыше 10 000 фунтов на квадратный дюйм (psi) и температурам, колеблющимся от криогенных низких значений до высоких технологических температур. Уплотнения штока клапана должны выдерживать этот диапазон без потери силы уплотнения или деформации, приводящей к образованию обходных путей для технологической среды. Специально разработанные уплотнения штока клапана используют составы материалов и геометрические профили, оптимизированные именно для таких условий. Например, уплотнения штока клапана на основе ПТФЭ обеспечивают химическую стойкость и низкое трение, тогда как уплотнения на основе графита обеспечивают термостойкость при повышенных температурах, при которых полимерные уплотнения теряют свои свойства. Выбор правильных уплотнений штока клапана с учётом конкретного профиля давления и температуры для каждого применения является базовым решением, определяющим надёжность.
Как уплотнения штока клапана снижают эксплуатационные расходы и простои
Увеличение срока службы клапанов за счёт качественных уплотнений штока
Уплотнения штока клапана, обеспечивающие надежную работу в течение длительных интервалов эксплуатации, защищают корпус клапана, поверхность штока и уплотнительную камеру от износа и загрязнения. При преждевременном разрушении уплотнений штока клапана на штоке могут появляться риски, коррозия или изменение геометрических размеров, что затрудняет последующее уплотнение. Такое прогрессирующее повреждение зачастую приводит к полной замене клапана вместо простой замены уплотнений. Напротив, долговечные уплотнения штока клапана при правильном выборе материалов и соблюдении технологии монтажа сохраняют состояние поверхности штока в течение тысяч рабочих циклов. Эксплуатационные службы, которые включают уплотнения штока клапана в плановые мероприятия по техническому обслуживанию — заменяя их по графику, а не после отказа — отмечают достоверно увеличенные интервалы между капитальными ремонтами клапанов.
Уплотнения штока клапана также защищают приводные системы и редукторы, поддерживая трение штока в предсказуемых пределах. При чрезмерном сжатии, износе или химическом разрушении уплотнений штока клапана крутящий момент выхода штока возрастает непредсказуемо. Этот избыточный крутящий момент передает механическое напряжение на приводы, что зачастую приводит к преждевременному выходу приводов из строя и усугубляет исходную проблему уплотнения. Таким образом, хорошо обслуживаемые уплотнения штока клапана защищают не только сам клапан, но и всю инфраструктуру автоматизации и управления, зависящую от плавного и стабильного перемещения клапана.
Уплотнения штока клапана и предотвращение аварийных остановок
Аварийные остановки в нефтегазовых операциях связаны с колоссальными затратами — от потери производства до экстренных трудозатрат и регуляторной отчетности. Уплотнения штока клапана являются одной из наиболее распространенных первопричин аварийных остановок, связанных с клапанами, особенно при высокочастотной или высоконапорной эксплуатации. Указание уплотнений штока клапана с подтвержденными данными по эксплуатационным характеристикам, соответствующими марками материалов и прослеживаемым качеством изготовления снижает вероятность неожиданного отказа уплотнения. Когда уплотнения штока клапана закупаются у поставщиков, предоставляющих документацию по испытаниям, соответствующую стандартам API, службы технического обслуживания могут включать реалистичные интервалы замены в свои программы обеспечения надежности, избегая неожиданностей, приводящих к экстренным вмешательствам.
Выбор подходящих уплотнений штока клапана для обеспечения надежности в нефтегазовой отрасли
Материалы и геометрические параметры уплотнений штока

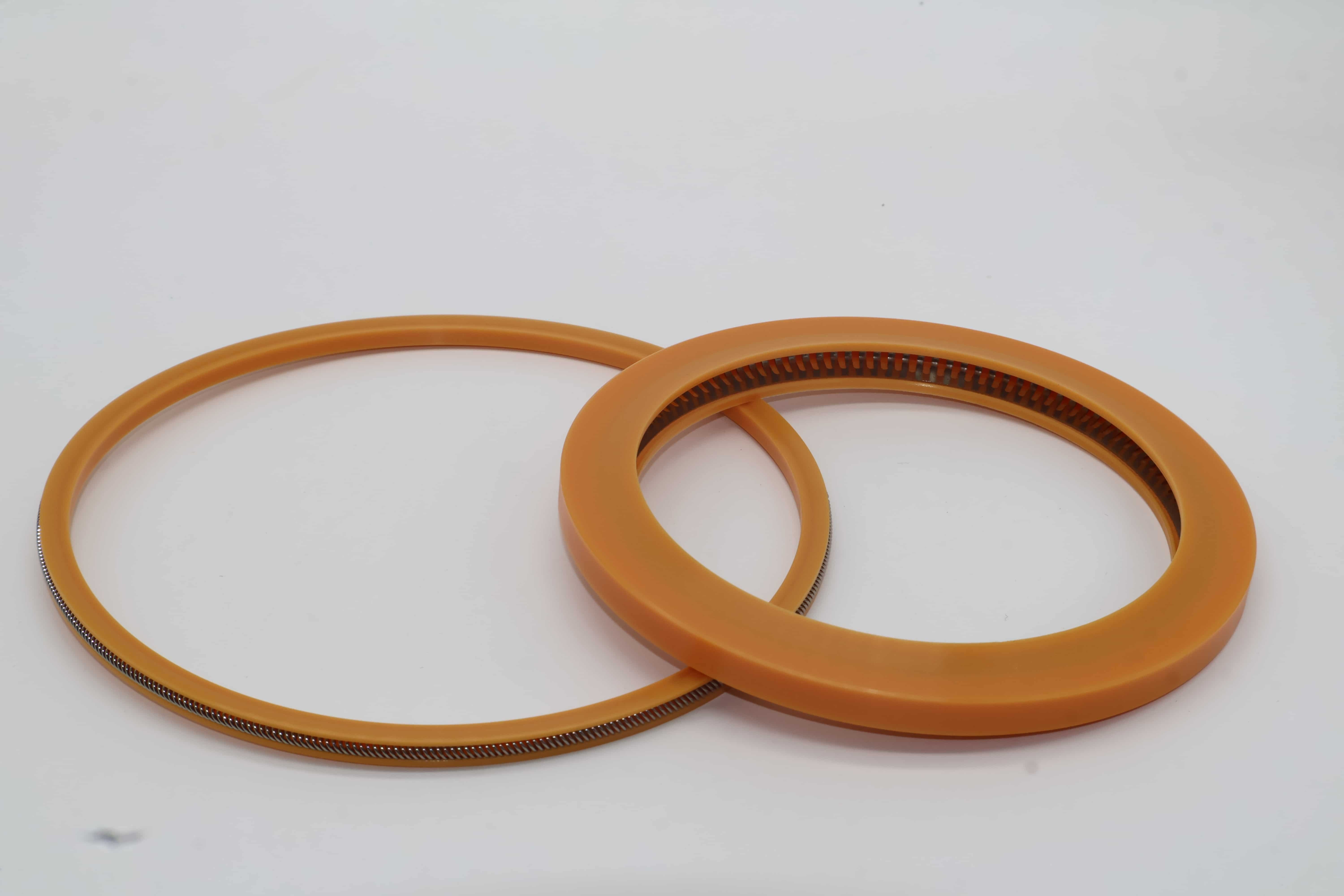

Преимущество клапанных уплотнительных колец в плане надежности в значительной степени зависит от правильного подбора материала и геометрии применительно к конкретной задаче. Например, клапанные уплотнительные кольца для эксплуатации в среде кислого газа должны быть устойчивы к воздействию сероводорода, что исключает многие стандартные эластомерные материалы и требует применения материалов, соответствующих требованиям стандарта NACE. Клапанные уплотнительные кольца для криогенной эксплуатации в составе СПГ должны изготавливаться из материалов, сохраняющих эластичность при очень низких температурах без потери силы уплотнения. Геометрия профиля также имеет значение: клапанные уплотнительные кольца с напряженными (упругими) губками или пружинными конструкциями обеспечивают постоянное контактное давление при перемещении штока, компенсируя незначительный износ со временем. Инженеры, которые выбирают клапанные уплотнительные кольца на основе полного профиля эксплуатационных условий — включая химический состав рабочей среды, давление, температуру и частоту циклов — последовательно достигают более высоких показателей долгосрочной надежности по сравнению с теми, кто выбирает уплотнения исключительно по стоимости.
Соответствие стандарту API 6A и обеспечение качества клапанных уплотнительных колец
Для применений в нефтегазовой отрасли, связанных с устьем скважины и елочными арматурами (Christmas tree), уплотнения штока клапанов, используемые в затворных клапанах по стандарту API 6A, подлежат строгим требованиям к квалификации. Уплотнения штока клапанов по стандарту API 6A должны успешно пройти испытания на давление, циклические испытания при изменении температуры и проверку геометрических размеров в рамках квалификации сборки клапана. Закупка уплотнений штока клапанов с полной прослеживаемостью по стандарту API 6A гарантирует, что герметичность сборки клапана соответствует требованиям надежности данного стандарта с первого дня эксплуатации. Уплотнения штока клапанов с документированными результатами испытаний также упрощают проведение аудитов соответствия и поддерживают выполнение требований к документации по стандартам ISO и системам управления безопасностью, широко применяемым на нефтегазовых объектах.
Часто задаваемые вопросы
Какие материалы наиболее часто используются в уплотнениях штока клапанов для нефтегазовых применений?
Уплотнительные кольца штока клапана для нефтегазовых применений чаще всего изготавливаются из ПТФЭ, гибкого графита, HNBR, FKM или композитов на основе PEEK. Выбор материала зависит от конкретной рабочей среды, давления, температуры и химического состава среды. Для применения в условиях сернистого газа и при высоких температурах часто используются уплотнительные кольца штока клапана из графита или PEEK с армированием для обеспечения максимальной химической и термической стойкости.
Как часто следует заменять уплотнительные кольца штока клапана в нефтегазовых клапанах?
Интервалы замены уплотнительных колец штока клапана зависят от тяжести условий эксплуатации, частоты циклов и типа материала уплотнения. В условиях высокой цикличности или высокого давления уплотнительные кольца штока клапана могут требовать проверки каждые один–три года. Многие программы обеспечения надежности используют мониторинг состояния — например, испытания на утечку или анализ трендов крутящего момента — чтобы определить момент замены уплотнительных колец штока клапана, а не полагаться исключительно на фиксированные временные интервалы.
Влияют ли уплотнительные кольца штока клапана на производительность привода клапана?
Да, уплотнительные кольца штока клапана напрямую влияют на характеристики управления клапаном. Правильно установленные уплотнительные кольца штока клапана обеспечивают предсказуемые значения стартового и рабочего крутящих моментов, что позволяет приводам функционировать в рамках их проектных параметров. Изношенные или неправильно установленные уплотнительные кольца штока клапана могут значительно повысить трение штока, что приведёт к перегрузке привода, замедленному отклику или неполному ходу клапана. Поэтому поддержание уплотнительных колец штока клапана в исправном состоянии важно как для обеспечения герметичности, так и для надёжной автоматизированной работы клапана.
