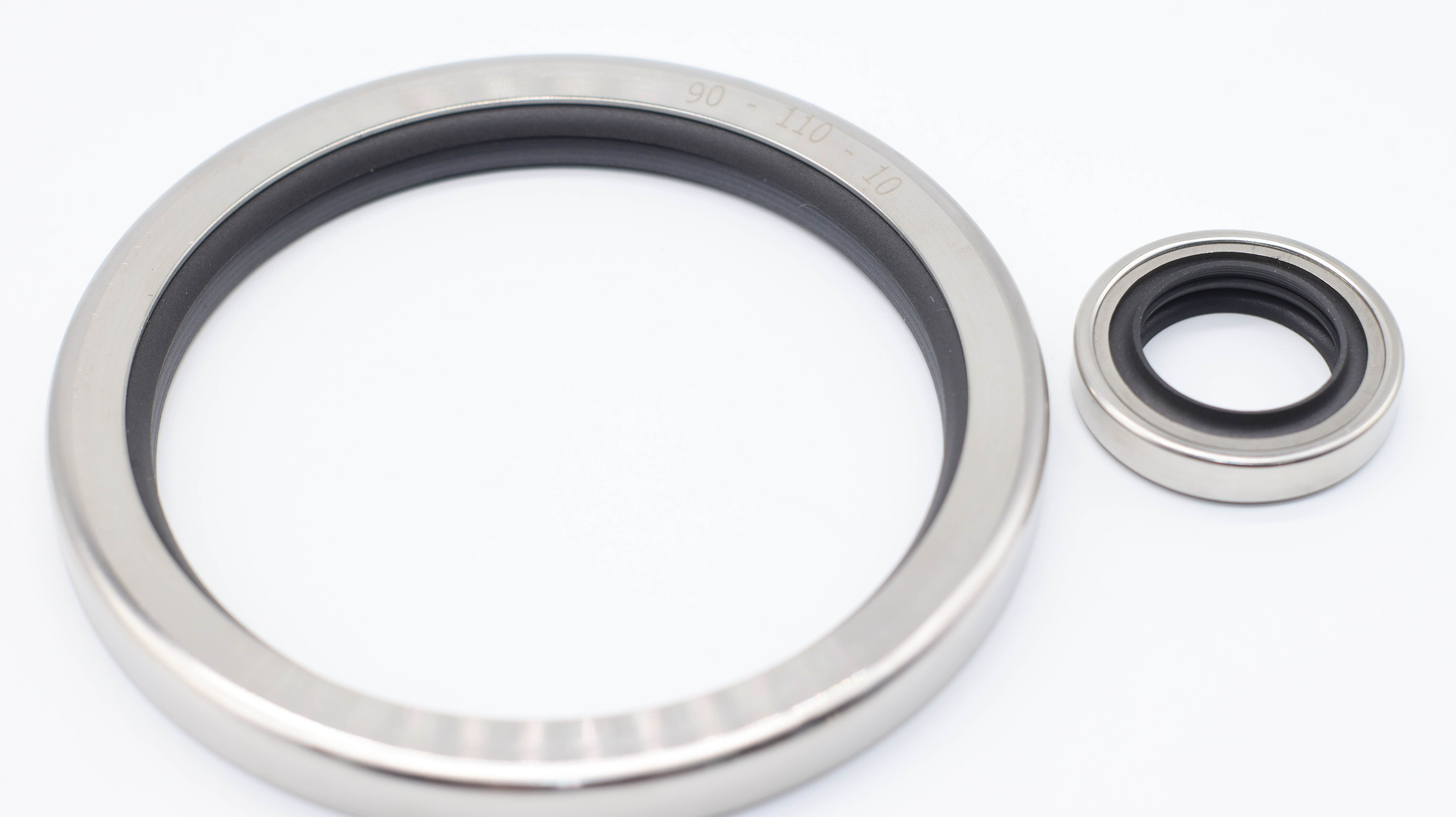

יישומי חתימות PEEK בציוד לייצור נפט וגז

בעולם הדemanding של ייצור נפט וגז, בחירת החומרים לרכיבי החתימה אינה מעשה קל. א חותם PEEK התגלה כאחד מהבחירות המהימנות ביותר עבור מהנדסים הדורשים ביצועים עקביים תחת לחץ קיצוני, טמפרטורה גבוהה וחשיפה לכימיקלים אגרסיביים. PEEK, או פוליאתר אתר קטון, הוא תרמופלסטיב ביצועים גבוה המשלב עמידות מכנית עם עמידות כימית יוצאת דופן, מה שהופך את חותם ה-PEEK לפתרון אידיאלי בשלבים רבים של ייצור נפט וגז.

מהמונטажים של ראשי הבאר ומכונות תת-קרקעיות ועד ליחידות עיבוד שטחיות וصمامי בקרת צינורות, חותמת ה-PEEK משמשת בכל מקום שבו חותמות סטנדרטיות מפולימרים אלסטיים או מתכתיים אינן מספקות. ההתפשטות הגוברת של טכנולוגיית חותמות ה-PEEK בציוד תחום הנפט והגז משקפת העברה רחבה יותר בתעשייה לחומרים המארכים את פרקי הזמן בין תחזוקות, מפחיתות את עצירת התפעול הלא מתוכננת ועומדות בתנאים שיגרמו לפגיעות בחותמות קונבנציונליות תוך שבועות. הבנת המקומות שבהם חותמת ה-PEEK מצליחה, וכן הסיבות לכך, עוזרת מהנדסי רכש, צוותי תחזוקה ומ diseñני ציוד לקבל החלטות מושכלות יותר.

התכונות העיקריות שעושות את חותמת ה-PEEK מתאימה לתעשיית הנפט והגז

הסבילות החום והכימית של חותמת ה-PEEK

חוטם ה-PEEK מעוצב לשימוש רציף בטמפרטורות עד כ-260 מעלות צלזיוס, עם עליות קצרות של הטמפרטורה גם מעבר לטווח זה. בסביבות ייצור נפט וגז, נוזלי תהליך כגון נפט גולמי, גז חומצי שמכיל גופרית מימנית (H₂S), דו-תחמורת פחמן (CO₂), טיטי קדחה ונוזלי הידראוליקה יוצרים תנאים כימיים אגרסיביים. חוטם ה-PEEK מתנגד לפגיעות כימיות בעת חשיפה להידрокربונים, לאדים, לרוב החומצות ולטווח רחב של מסיסים תעשייתיים. חוסר הפעילות הכימית הזה משמעו שחוטם ה-PEEK שומר על שלמות הממדים שלו ועל כוח החסימה לאורך תקופת שירות ממושכת, בניגוד לאלסטומרים מסוג ניטריל או EPDM שיכולים להתנפח, לבקע או לקשח תחת חשיפה דומה.

חוזק מכני וביצועי לחץ

חֲתִיכַת חֲתִימָה מ-Peek איננה רק רכיב עמיד לכימיקלים. היא גם מציגה עמידות מתחית יוצאת דופן וקריסה נמוכה תחת עומס מכני מתמשך. ביישויות תת-קרקעיות, הפרשי הלחצים יכולים לעלות על כמה אלפי PSI, וחֲתִיכַת החֲתִימָה מ-Peek חייבת לשמור על צורתה ועל הקשר החֲתִימָה שלה תחת כוחות אלו, ללא יציאה לפגיעות בפערים. המבנה הסמי-גבישי של ה-Peek מעניק לחֲתִיכַת החֲתִימָה מ-Peek קשיחות שמאפשרת לה לתמוך באורכי גלגלים צרים בקופסאות מוגנות בעריכה מדויקת. כאשר מחזקים את חֲתִיכַת החֲתִימָה מ-Peek בסיבי פחמן או סיבי זכוכית, היא מגיעה לקשיות וליציבות ממדית גבוהות אף יותר, מה שהופך אותה למתאימה לסידורים הקשים ביותר מבחינה מכנית בציוד לייצור נפט וגז.

תחומי יישום מרכזיים לחֲתִיכַת חֲתִימָה מ-Peek בציוד לייצור

יישומים בציוד תת-קרקעי ובצומת הבור

חוגת ה-PEEK משמשת באופן רגיל בכלים לחפירה בתחתית הנקרה, מכשירי מדידה בזמן החפירה (MWD) וציוד השלמה. הכלים הללו פועלים תחת לחצים גבוהים של הנקרה וטמפרטורות שמחזיפות שוב ושוב במהלך הפעולה. חוגת ה-PEEK מספקת הפרדה עקיבה בין נתיבי נוזלים בגופי שסתומים רב-פתחות, באסמבלי סגירות (packer) ובמכשור למדידת ירידה (logging). בראש הנקרה, חוגת ה-PEEK משמשת בשסתומי שער, שסתומי צמצום ושסתומי עץ המולד (Christmas tree), שם חשוב מאוד להכיל את נוזל התהליך ולשמור על שלמות הלחץ. מאחר שחוגת ה-PEEK אינה סופגת מים ולא מתנפחת בעת מגע עם מלח או מים מאוצר, היא שומרת על לחץ המגע המתוכנן שלה לאורך זמן רב יותר מאשר חוגות אלסטומריות חלופיות ביישומים אלו.

מעבדה על פני השטח וציוד לקויים

מעל ראש הנפט, חותם ה-PEEK ממשיך לשחק תפקיד חיוני בציוד ייצור שטחי. מכלים להפרדה, מחליפים חום, רצפים לדחיסת גז ומשאבות הזרקה כימית סומכים כולן על רכיבי החתימה שיכולים לסבול את השינוייות בתהליך. חותם ה-PEEK משמש בחותמי ציר המשאבה, טבעות אריזה של מוט השסתום וטבעות תמיכה בציוד מסתובב, שם עמידות לבלאי חשובה באותה מידה כמו תאימות כימית. ביישומים במערכות צינורות, חותם ה-PEEK משמש כחותם עזר או ראשי בשסתומי כדור ובציוד לניקוי צינורות (pigging), שם החשיפה לבלאי על ידי חלקיקים מוצקים בזרם הזורם תגרום לנזק מהיר לחותמים פולימריים רך יותר. הצירוף של מקדם חיכוך נמוך וקשיחות גבוהה הופך את חותם ה-PEEK למתאים במיוחד ליישומי חתימה דינאמית בציוד שטחי.

הדרכה לבחירת חותם PEEK לעיצוב ציוד לנפט ולגז

בחירת בין דרגות חותם PEEK לא ממולאות וממולאות

כשמגדירים חותם מ-PEEK לשירותי נפט וגז, ההחלטה הראשונה היא האם להשתמש בדרגה לא ממולאת או ממולאת. חומר החותם מ-PEEK לא ממולא מציע את ההתאמה הכימית הרחבה ביותר והוא הבחירה המועדפת כאשר סביבת החיסום כוללת כימיקלים אגרסיביים שעלולים לתקשר עם חיזוקי סיבים. דרגות חותם מ-PEEK ממולאות פחם מספקות שיפור משמעותי בהתנגדות לבלאי ובקצב העברת החום, מה שמועיל ביישומים שבהם חזית החותם יוצרת חום חיכוך במהלך פעילות דינמית. דרגות חותם מ-PEEK ממולאות זכוכית מציעות איזון של קשיחות ועמידות המתאים לחיסום סטטי במONTJI של שסתומים תחת לחץ גבוה. הבנת הרכב הנוזל הספציפי, הלחץ הפעולי, פרופיל הטמפרטורה והאם החותם הוא סטטי או דינמי תקבעו איזו דרגה של חותם מ-PEEK תספק את משך החיים האמינה הארוך ביותר.

היבטים ממדיים ונושאי התקנה של חותם מ-PEEK

חגורת החסימה מ-PEEK נקצצת בדרך כלל מגרוטאות או צינורות למדדי דיוק מדויקים. מאחר ש-PEEK קשיח יותר מגומי, יש לעצב בקפידה את גאומטריית החריץ ואת התאמת הגוף כדי להשיג את דחיסה או ההתנגשות הנדרשים להצלחת החסימה. חגורת חסימה מ-PEEK שנדחסה בצורה בלתי מספקת תדלוף; חגורת חסימה שנדחסה יתר על המידה עלולה להתפצל או ליצור מתח רב מדי על רכיבי החיבור. מהנדסים צריכים גם לקחת בחשבון את מקדם ההתפשטות התרמית הנמוך יחסית של PEEK בעת תכנון ליישומים שבהם יש תנודות טמפרטורה משמעותיות. מומנט ההתקנה המתאים, גימור המשטח של רכיבי החיבור והשימון של פנים המגע של חגורת החסימה מ-PEEK – כולם תורמים להשגת הביצועים הצפויים ותקופת השירות באביזרי ייצור נפט וגז.

שאלה נפוצה

באילו טווח טמפרטורות יכולה חגורת חסימה מ-PEEK לפעול בשירות נפט וגז?

חֲתִימַת PEEK יְכוֹלָה לְקַבֵּל טֶמְפֶּרָטוּרוֹת הֶעֱבָדָה רְצִיפִיּוֹת עַד כְּמוֹ 260 מַעֲלוֹת צֶלְסִיוּס. בִּתְנָאִים שֶׁל פְּסִיקַת טֶמְפֶּרָטוּרָה קְצָרָה, הַמְּצוּיִים בִּסְבִיבַת הַחֲתוּפָה, חֲתִימַת PEEK יְכוֹלָה לְסַבֵּל חוּשָׁף קְצָרִים מֵעַל טוּחַ זֶה בְּלִי הֶשֵּׁרְדוּת מִבְּנִית קַיָּמָה, אַף שֶׁהֶעֱבָדָה מֻשְׁכֶּלֶת בְּטֶמְפֶּרָטוּרוֹת קָשָׁה לְאוֹרְחָה תָּמִיד תֵּאָמֵת עִם יְצָרַן הַחֲתִימָה לְפִי הַדֶּרֶג הַמְּסוּיָן וְתַפְקִיד הַיְּחִידִי.

הַאִם חֲתִימַת PEEK הִיא תַּאֲמִינִית בִּסְבִיבַת גַּז חָמֵץ שֶׁהוּא אוֹכֵל חַיִּידְרוֹגֶן סֻלְפִּיד?

כֵּן, חֲתִימַת PEEK מַצִּיגָה עֲמִיקוּת טוֹבָה לְגַז חָמֵץ שֶׁהוּא אוֹכֵל חַיִּידְרוֹגֶן סֻלְפִּיד וְדִי-אָקְסִיד חַיִּידְרוֹגֶן, שֶׁהֵם נִמְצָאִים בְּיַצִּיקַת גַּז חָמֵץ. בְּהֶשְׁוָאָה לְאֶלַסְטוֹמֶרִים מְסֻיָּמִים שֶׁסּוֹפְרִים פְּרִיצַת דְּחוּסָה אוֹ תְּקִיפָה כִּימִית בְּשֵׁרוּת H2S בְּרִיכּוּת גְּבוֹהָה, חֲתִימַת PEEK מַשְׁמִירָה עַל שְׁמוּרַת בִּנְיָתָהּ. לְיַצִּיקוֹת גַּז חָמֵץ בְּרִיכּוּת גְּבוֹהָה, מְלוּצָה בְּחִירַת דֶּרֶג חֲתִימַת PEEK הַמַּתְאִים וְאִשׁוּר הַתַּאֲמִינוּת עַל־יְדֵי בְּחִינַת טִבּוּל, לִפְנֵי הַשְׁקָעָה מַלְאָה.

איך מתנהל חתימה מ-PEEK בהשוואה לחתימה אלסטומרית ביישומים תת-קרקעיים בלחץ גבוה?

חתימה מ-PEEK מציעה יציבות ממדית עליונה, דריסה נמוכה יותר ועמידות טובה יותר בפני הידרור תחת לחץ גבוה בהשוואה לחתימות אלסטומריות סטנדרטיות. בעוד שחתימות אלסטומריות מסתמכות על אלסטיות כדי להתאים את עצמן למשטחים המקבילים, חתימה מ-PEEK מסתמכת על חרישה מדויקת ועל התאמת הפרעה מבוקרת. ביישומים תת-קרקעיים בלחץ גבוה, שבהם הלחץ עלול לעלות על כמה אלפי PSI, חתימה מ-PEEK פחות פגיעה לאי-תקינות של הידרור, ולכן היא הבחירה המועדפת לפעולות ארוכות טווח בבאר, שבהן התערבות יקרה וקושי להגשים.
