איך לבחור פתרונות חתימה ליישומי שסתומים לפי API 6A

בחירת הנכון חתימה לשסתומים לפי API 6A הבחירה של פתרון איטום היא אחת ההחלטות החשובות ביותר בעיצוב ציוד לתחום המכרסמים והגששים במעלה הזרם. תקן API 6A מתאר ציוד לנקודת הנפט (wellhead) וציוד עץ הלחיצה (Christmas tree), אשר דרגות הלחץ בו מגיעות ל-20,000 PSI, והנוזלים בשימוש כוללים גז חומצי, נפט גולמי וכימיקלים להשלמת הניקוז. בסביבה זו, בחירת פתרון איטום לא מתאימה אינה מובילה רק לדליפות — אלא יוצרת סיכונים לבטיחות, עצירת ייצור ותהליך תיקון יקר. לכן, הבנת קריטריוני הבחירה המרכזיים לאיטום שסתומים לפי תקן API 6A אינה רשות — אלא תנאי הכרח לביצוע אמינה בשטח.

ליצירת איטום יעיל של שסתומים לפי תקן API 6A יש להתאים את תכונות החומרים, העיצוב הגאומטרי ודרגות הלחץ והטמפרטורה לדרישות המדויקות של סוג השסתום ותנאי השירות. שסתומי שער, שסתומי כדור ושסתומי נזילה מפעילים כל אחד מהם עומסים מכניים שונים ופרופילים שונים של חשיפה לנוזלים על רכיבי האיטום שלהם. מדריך זה מסביר את גורמי הבחירה הקריטיים — מהсовместות החומר ועד להיענות לתקנים — כדי שאינžנירים ומנהלי רכש יוכלו לקבל החלטות מושכלות ומנומקות לכל דרישה לאיטום של שסתומים לפי תקן API 6A.

הבנת תנאי השירות לפי תקן API 6A ודרכי האיטום

הלחץ, הטמפרטורה וחשיפת הנוזל באיטום שסתומים לפי תקן API 6A

חיבוק השסתומים לפי תקן API 6A חייב לעמוד בשילובים האגרסיביים ביותר של לחץ וטמפרטורה הנמצאים בכל מקום בשדה הנפט. הלחצים העבדתיים לפי תקן API 6A נעים מ-2,000 psi עד 20,000 psi בטווח המוגדר של מחלקות הלחץ, בעוד שסימוני הטמפרטורה משתרעים מ-75°F- עד 350°F, בהתאם למחלקת הטמפרטורה המדורגת. אלמנט חיבוק שסתום לפי תקן API 6A שפועלת ללא תקלות ב-5,000 psi בטמפרטורת הסביבה עלול להיכשל במהרה בתנאי גז חומצי בעומס לחץ גבוה וטמפרטורה גבוהה. לפיכך, על המהנדסים לרשום הן את התנאים המדורגים והן את התנאים המעבריים המקסימליים לפני קביעת כל רכיב חיבוק לשסתום לפי תקן API 6A.

הсовместимות עם נוזלים היא לא פחות קריטית באختומי שסתומים לפי תקן API 6A. שירות חומצי — המוגדר על פי סף הלחץ החלקי של H2S לפי התקן NACE MR0175 — דורש אластומרים ופולימרים בעלי התנגדות מאושרת לבלאי מתח גופרי ולפירוק פיצציוני. זרמים עתירי CO2 גורמים למתקפה של גז חומצי על חומרים נפוצים לאختומים. נוזלי השלמה המכילים ברומיד צינק או מלחים מרוכזים יוצרים דרישות תאימות כימית שלא ניתן למלא באמצעות אLASTומרים נפוצים לאختומי שסתומים לפי תקן API 6A, אלא אם כן הם נמצאים בסיכון לבלאי מהיר. אימות החשיפה לנוזלים לאורך מחזור החיים המלא של הייצור מונע כישלון מוקדם של האختומים בשטח.

פרופילי עומס מכניים ספציפיים למשטחי ישיבה של שסתומי שער

שסתומים מסוג שער הם סוג השסתומים הדומיננטי ביישומים של איטום שסתומים לפי תקן API 6A, ואטמי המושב שלהם נחשפים לצירוף ייחודי של מתח מגע החלקה וכוח לחץ סטטי. כאשר שער השסתום נע על פני מושב השסתום, אלמנט האיטום לפי תקן API 6A בפאה החיצונית של המושב סופג את ההזדקקות האברזיבית הנגרמת על ידי זרדים בתווך הזורם. אטמים רדיאליים מפוליפרופילן פלואוריד (PTFE), שתוכננו במיוחד למושבי שסתומי שער, פועלים נגד בעיה זו על ידי יצירת ממשק בעל חיכוך נמוך שמשמר כוח איטום עקבי ללא דביקות או הפסד חומר מוגזם. הבנת עומסי המנגנון המכאני, תדירות המחזורים ותכולת הזרדים בתווך הזורם עוזרת לדייק את גאומטריית האיטום לפי תקן API 6A לבחירה של העיצוב המתאים ביותר ליישומים במושבי שסתומי שער.

בחירת החומר לאיטום שסתומים לפי תקן API 6A

אטמים מבוססי PTFE והיתרונות שלהם בשימוש לפי תקן API 6A

PTFE נשאר אחד החומרים הנפוצים ביותר שמתוארים בתקן API 6A לאختמה של שסתומים, בזכות חוסר הפעילות הכימית המועיל שלו, מקדם החיכוך הנמוך שלו והטווח הרחב של טמפרטורות שבהן הוא פועל. חתך PTFE רדיאלי לישיבה של שסתום שער מספק אטימה אמינה לפי תקן API 6A על פני טווח רחב של נוזלים תעשייתיים, ללא ספיגת לחות או נפיחות עקב חשיפה להידрокربונים. תרכובות PTFE ממולאות — הכוללות מילויים של סיבי זכוכית, פחמן או אבץ — מרחיבות את העמידות המכנית ואת התנגדות הזרימה (creep) הדרושה כדי לשמור על שלמות האטימה לפי תקן API 6A תחת עומס דחיסה ממושך. בעת קביעת אלמנטים לאטימה לפי תקן API 6A מבוססי PTFE, על מהנדסים לוודא שהמערכת הממולאת תואמת את נוזל השירות הספציפי, מאחר שחלק מהמילויים מגיבים באופן שלילי עם כימיקלים מסוימים המשמשים בתהליכי השלמה או עם מדיה חמצנית.

חוטמי אלסטומרים כגון ניטריל, HNBR, FKM ו-FFKM משמשים גם באختמים של שסתומים לפי תקן API 6A, במיוחד במערכות איטום דינמיות או מופעלות. כל דרגת אלסטומר מציעה מאזן שונה של עמידות בטמפרטורה, תאימות כימית ועמידות לפיצוץ דקומפרסיה עבור איטום שסתומים לפי תקן API 6A. FFKM — אלסטומר פרו-פלואורו — מספק עמידות כימית כמעט אוניברסלית והוא מתאים לסביבות האגרסיביות ביותר לאיטום שסתומים לפי תקן API 6A, אם כי במחיר גבוה באופן משמעותי. בחירת האלסטומר הנכון לאיטום שסתומים לפי תקן API 6A דורשת איזון בין דרישות הביצועים לבין עלות מחזור החיים הכוללת.

אפשרויות מתכת וקומפוזיט לאיטום שסתומים לפי תקן API 6A תחת לחץ גבוה

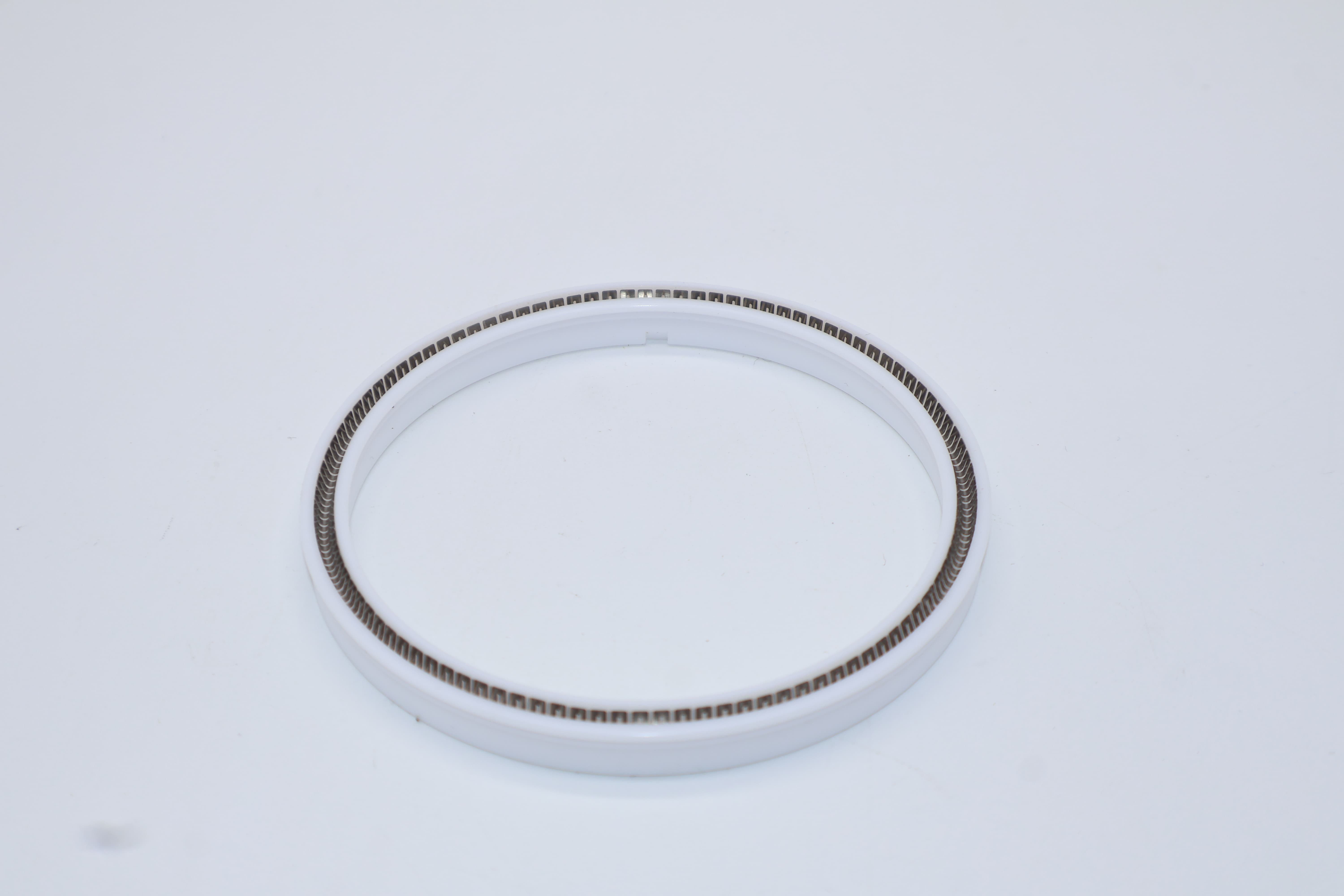

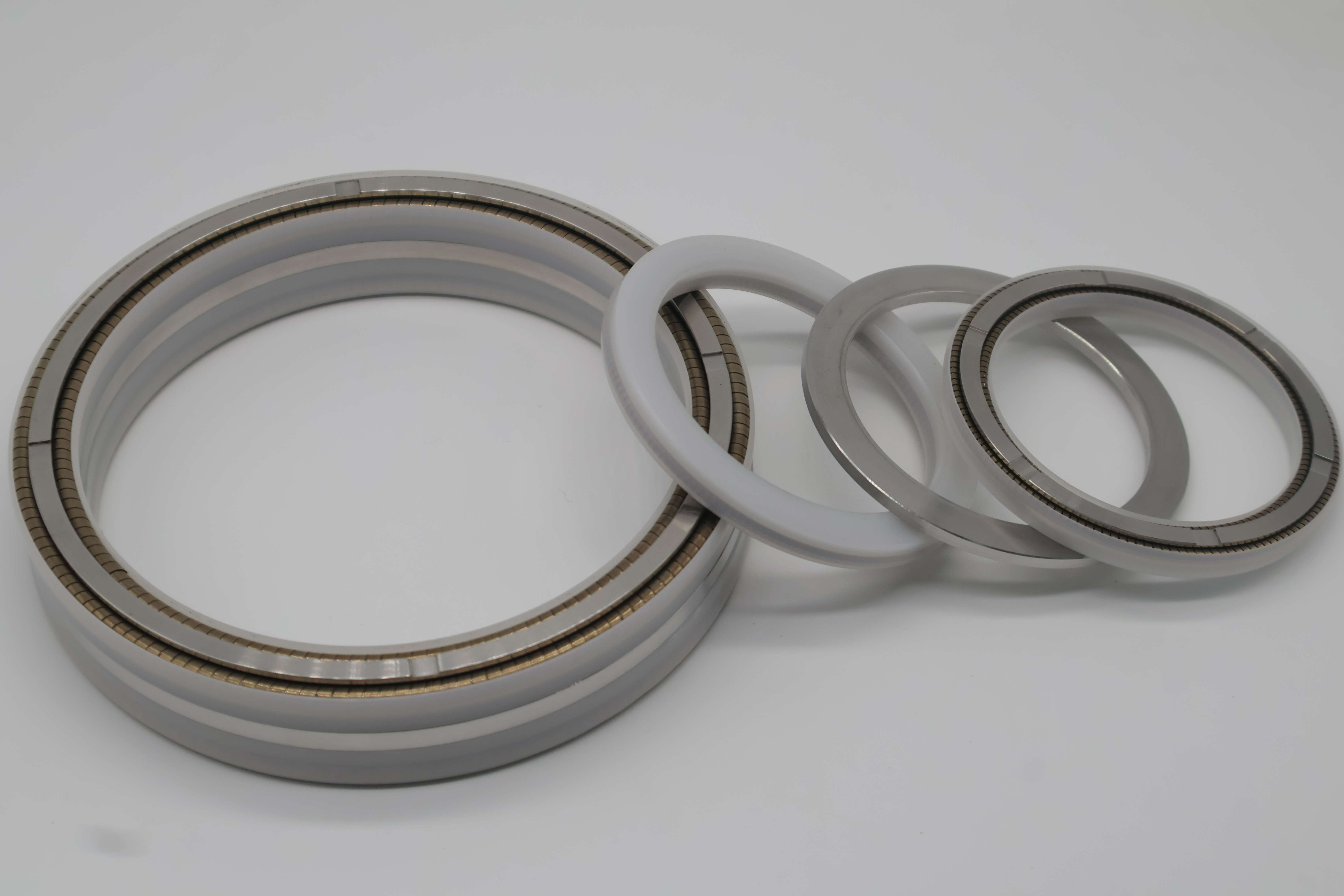

במחלקת הלחצים הגבוהה ביותר של אטמי סגירה לפי תקן API 6A, מעדיפים לרוב אטמי ישיבה מתכת-למתכת או אסמבלי אטמים מרוכבים עם גביש מתכתי על פני עיצובי אטמים רכים. שichten של אינקונל, סטליט ופלדת אל חלד על ישיבות שסתומים נגררים מספקות את יכולת האיטום לפי תקן API 6A, אשר עמידה בפני זרימה קורוזיבית ובלחץ דיפרנציאלי גבוה, ללא תלות בדחיסה של פולימרים. עיצובים מרוכבים המשלבים מנוע קפיץ מתכתי עם שפת איטום מ-PTFE או מפולימר מרחיבים את הטווח התפעולי של איטום שסתומים לפי תקן API 6A, על ידי שמירת עומס ההשקה לאורך מחזורי חום ושינויי לחץ. הבחירה בין תצורות איטום לפי תקן API 6A עם ישיבה רכה או ישיבה מתכתית תלויה במחלקת הדליפות המותרת, בסיכון לקורוזיה ובמרווח הזמן הנדרש בין מחזורי תחזוקה.

התאמה לתקנים ואישור באיטום שסתומים לפי תקן API 6A

היענות לדרישות הבדיקה לפי תקן API 6A ו-PR2

רכיבי החסימה של שסתום API 6A חייבים לעמוד במבחני אימות המוגדרים בתקן, כולל מבחני גוף הידרוסטטי, מבחני דליפת המושב ומבחני מחזור פעולתי. רמת הספציפיקציה של המוצר PR2 מטילה את דרישות האימות הקפדניות ביותר, הכוללות אימות מלא בטווח הטמפרטורות המרביות המוראות, ומערכת מעקב מועדת בחומר עבור כל רכיב חסימה של שסתום API 6A. רכישת רכיבי חסימה לשסתומים מסוג API 6A ללא נתוני אימות PR2 מאומתים יוצרת סיכון בלתי מקובל בשירות ראש הנקרה. הספקים צריכים לספק דוחות מלאים על מבחני החומר, רשומות בדיקת הממדים ואישורי מבחנים פונקציונליים שניתן לעקוב אחריהם אל הלוט הספציפי של רכיבי החסימה לשסתומים מסוג API 6A שנרכשים.

ההתאמה לתקן NACE MR0175‏/ISO 15156 היא חובה עבור כל יישום איטום של שסתום לפי תקן API 6A בסביבת שירות חומצי. תקן זה מגדיר חומרים מותרים, מגבלות קשיות ודרישות טיפול حراري שמשפיעות ישירות על אילו תרכובות איטום עומדות בדרישות לסביבת איטום של שסתומים לפי תקן API 6A הכוללת H2S. צוותי ההנדסה צריכים לוודא שכל אלמנט איטום לשסתום לפי תקן API 6A המשמש בסביבת שירות חומצי מצויד בתעודת התאמה מפורשת לתקן NACE, ולא להסתמך רק על مواפיינים כלליים של החומר.

תאימות ממדית וממשקית לישיבות שסתום שער לפי תקן API 6A

אפילו חומר איטום לصمامים לפי תקן API 6A שצוין כראוי יתפקד באופן לקוי אם גאומטריית האיטום אינה מתאימה לקוטר הסנדיq של הספיגה, לקטע החשיפה בקרון והדרישות לסיום המשטח של מושב שסתום השער. מערכות איטום פוליטетרה פלואורוא틸ן (PTFE) ברדיאליות לשסתומים לפי תקן API 6A חייבות להיות מוגדרות בממדים מדויקים עם סיבוב צמוד כדי להבטיח דחיסה מתאימה, רוחב מגע איטום מתאים ועמידות בפני הידרור תחת לחץ. ספקים שמתמחים בשורות מוצרים מותאמות במיוחד לאיטום שסתומים לפי תקן API 6A שומרים על ממדים מדויקים של איטומים המבוססים על איורים טכניים אמיתיים של יצרני השסתומים (OEM), ובכך מפחיתים את הסיכון לטעויות בהרכבה. אימות התאמה בין האיטום לקרון השסתום מהווה את השלב האחרון בתהליך הבחירה המוצלח לאיטום שסתומים לפי תקן API 6A, והוא לעתים קרובות נזנח.

שאלה נפוצה

מה הופך את הפוליטטראפלואורוא틸ן (PTFE) לחומר המועדף לאיטום שסתומים לפי תקן API 6A?

PTFE מציע חוסן כימי, חיכוך נמוך וסבילות טמפרטורת רחבה, מה שהופך אותו מתאים במיוחד לאיטום שסתומים לפי תקן API 6A ביישומי מושבות שסתומי שער. התנגדותו להתנפחות על ידי уг hydrocarbons והתאמה לסביבות שירות של גז חומצי וחומצי-מריר מעניקים לו יתרון ברור על פני רבים מאלסטומרים אחרים בדרישות איטום שסתומים לפי תקן API 6A סטטיות ובעל מחזוריות נמוכה.

איך ההגדרה PR2 משפיעה על הבחירה של רכיבי איטום לשסתומים לפי תקן API 6A?

PR2 הוא רמת המפרט הגבוהה ביותר במסגרת תקן API 6A ודורש בדיקות אישור מלאות בטמפרטורות הקיצוניות המוגדרות, זיהוי מלא של החומר עם מסמך עקביות, ואימות פונקציונלי עבור כל партиית איטום לשסתומים לפי תקן API 6A. קביעת רכיבי איטום לשסתומים לפי תקן API 6A בעלי אישור PR2 מבטיחה שאיטום זה אושר בתנאים שמייצגים את השירות האמיתי בראש באר, ובכך מספקת בסיס הנדסי מוצדק לבחירה.

האם עיצוב אחד של איטום יכול לכסות את כל יישומי האיטום לשסתומים לפי תקן API 6A?

אין עיצוב אטם יחיד שמכסה את כל דרישות האטימה של שסתומים לפי תקן API 6A. מחלקת הלחץ, דרגת הטמפרטורה, כימיה של הנוזל, סוג השסתום ותדירות המחזורים – כל אחד מהגורמים הללו משפיע על בחירת גאומטריית האטימה והחומר המתאימים ביותר לשסתום לפי תקן API 6A. אטם רדיאלי מ-PTFE עשוי להיות האופציה הטובה ביותר לישיבה של שסתום שער בשירות חומצי מתון, בעוד שאטם מורכב עם בסיס מתכתי או אטם אלסטומרי מסוג FFKM עשוי להיות הכרח בסביבות האטימה הקשות ביותר של שסתומים לפי תקן API 6A בלחצים גבוהים.
