אתגרי חתימה בציוד ראש באר וציוד עץ חג המולד

חיתוך ראש באר הוא אחד האתגרים ההנדסיים הדורשניים ביותר בייצור נפט וגז. כל אסמבליית ראש באר חייבת לשמור על שלמות לחץ תחת טמפרטורות קיצוניות, חומרים אגרסיביים ולחץ מכני מתמשך. כשחיתוך ראש באר נכשל, התוצאות נעוצות בין עצירות תפעול לא מתוכננות יקרות ועד לתקלות בטיחותיות חמורות. הבנת הגורמים לנפילות אלו ודרכי מניעתן חיוניות לכל מפעיל הנושא אחר נכסים ייצור.

ציוד עץ הלחמה מותקן בראש ערימת ראש הבור ומביא את זרימת ההידрокربונים מהבור. החתימות בתוך ציוד זה ניצבות בפני שילוב ייחודי של תנאים קשים: גז בלחץ גבוה, נוזלים חומציים, מחזורי טמפרטורה ושינוי במיקום הציר. חתימה יעילה בראש הבור בהקשר זה דורשת בחירה זהירה של חומרים, תהליך התקנה נכון ומעקב מתמיד. מאמר זה בוחן את האתגרים המרכזיים בחתימה על ראש הבור וציוד עץ הלחמה ומציע הנחיה פרקטית להתמודדות עמם.

למה חתימה על ראש הבור היא דרישה ייחודית

תנאי פעולה קיצוניים

חיתום ראש הניקוז חייב לפעול באופן אמין על פני טווח רחב של לחצים, אשר לעתים קרובות מגיע ל-10,000 פסי או יותר ביציאות עמוקות או בלחץ גבוה. במקביל, השינוי בטמפרטורה לאורך ראש הניקוז יכול להיות קיצוני, ומשתנה מתנאים מתחת לאפס בזמן ההפעלה הראשונית לטמפרטורות תהליך גבוהות במהלך הפקה מלאה. תנודות חום אלו גורמות לרכיבי המתכת להתרחב ולהתכווץ, מה שמייצר מתח מתמיד על כל אלמנט חיתום. חתימה המבצעת היטב בתנאים יציבים עשויה להיכשל במהרה כאשר היא נחשפת לסיבובים תרמיים חוזרים על themselves במשך שבועות וחודשים של שירות.

הנוכחות של גופרית מימנית ודו-תחמוצת הפחמן בבורות גז חומצי מוסיפה שכבת מורכבות נוספת לאختום ראש הבור. גזים אלו פוגעים באלאסטומרים ובמתכות מסוימות, מה שגורם להתנפח, לבקיעות או לבלאי מהיר של משטחי האختום. לכן, חומרי האختום לראש הבור חייבים לעמוד בדרישות שירות חומצי, בדרך כלל בהתאם לתקנים NACE MR0175 או ISO 15156. בחירת אלאסטומרים כגון גומי ניטריל הידרוגני בוטאדין או תרכובות פלואורוקרבון הופכת קריטית בסביבות כאלה.

מתח מכני מחזורים גבוהים

שסתומים מסוג שער במערכות עץ הלחיצה מופעלים שוב ושוב לאורך תקופת שירותם, וכל מחזור של גלגלת השסתום יוצר חיכוך ובלאי על אלמנט החסימה. החסימה סביב גלגלת השסתום בחלק העליון של הבור חייבת לקלוט את התנועה הצירית והצדדית הזו ללא אובדן לחץ המגע או היווצרות מסלולי דליפה. תקן API 6A מגדיר מדדי ביצוע עבור טבעות החסימה של גלגלת השסתום בדיוק בגלל האיזור הזה נוטה לדרוג תחת מחזורי הפעלה. בחירת הפרופיל והחומר המתאימים לטבעות החסימה של הגלגלת קובעת באופן ישיר כמה זמן ימשיך השסתום לפעול ללא דליפות.

מצבים נפוצים של כשל בחסימה בעץ הלחיצה

התנפחות ופליטת טבעת החסימה

אחת מאיות החסימה הנפוצות ביותר בחלק העליון של הבור היא בליעה של חומר אלסטי. כאשר הלחץ במערכת עולה על כושר ההגנה של חריץ החסימה, חומרים אלסטיים רכים יותר יכולים לזרום לתוך הסדק שבין רכיבי החיבור ולבסוף להתפוצץ לחלוטין. תופעת כשל זו נפוצה במיוחד ביישומים של חסימה בחלק העליון של הבור תחת לחצים גבוהים, בהם לא נעשה שימוש בטבעות תמיכה או רכיבי מניעת בליעה. מהנדסים חייבים לקחת בחשבון את רוחב הסדק המאפשר בליעה בעיצוב החסימה שלהם ולבחור חומרים בעלי קשיות מספקת כדי להגן מפני זרימה קרה תחת עומסים מתמידים של לחץ.

הגאומטריה הנכונה של החריץ חשובה באותה מידה כמו בחירת החומר למניעת בליעה. גם חומר אלסטי שנקבע בצורה נכונה ייכשל אם עומק או רוחב החריץ אינם מתאימים לקטע החתך של החסימה. בעיצובי חסימה בחלק העליון של הבור יש לפעול בהתאם למסגרת הסעיפי הסובלנות שנקבעו בתקן API 6A ובמפרטים של היצרן, כדי להבטיח שהדרישות ללחיצה ישארו בתוך הטווח המיועד לאורך כל זמן פעולתה של החסימה.

נזק לפני השטח ותסיסה

הسدירה של ראש הנפט מתבססת על מגע הדוק בין אלמנט הסגירה לבין משטחי התיישבות. כל נזק לפני השטח, כגון שריטות שנגרמו על ידי חלקיקים מחוסנים, קורוזיה בצורת חורים או סימני כלים שנוצרו במהלך ההרכבה, יוצרים מסלול פוטנציאלי לדליפה ששום אלסטומר לא יכול לפצות אותו באופן מלא. התסיסה מקליפת צינור, חול או חמצן ברזל היא בעיה מתמשכת בראשי נפט, במיוחד במהלך פעולות התערבות בשדה. פרוטוקולי ניקיון במהלך ההתקנה אינם אופציונליים בעבודות סגירה של ראשי נפט; הם קובעים ישירות את האמינות והאורך המוערך של הסגירה.

בחירת סגירות ותקנים לסגירות של ראשי נפט

התאם לתקן API 6A בסגירת גבעולת שסתום

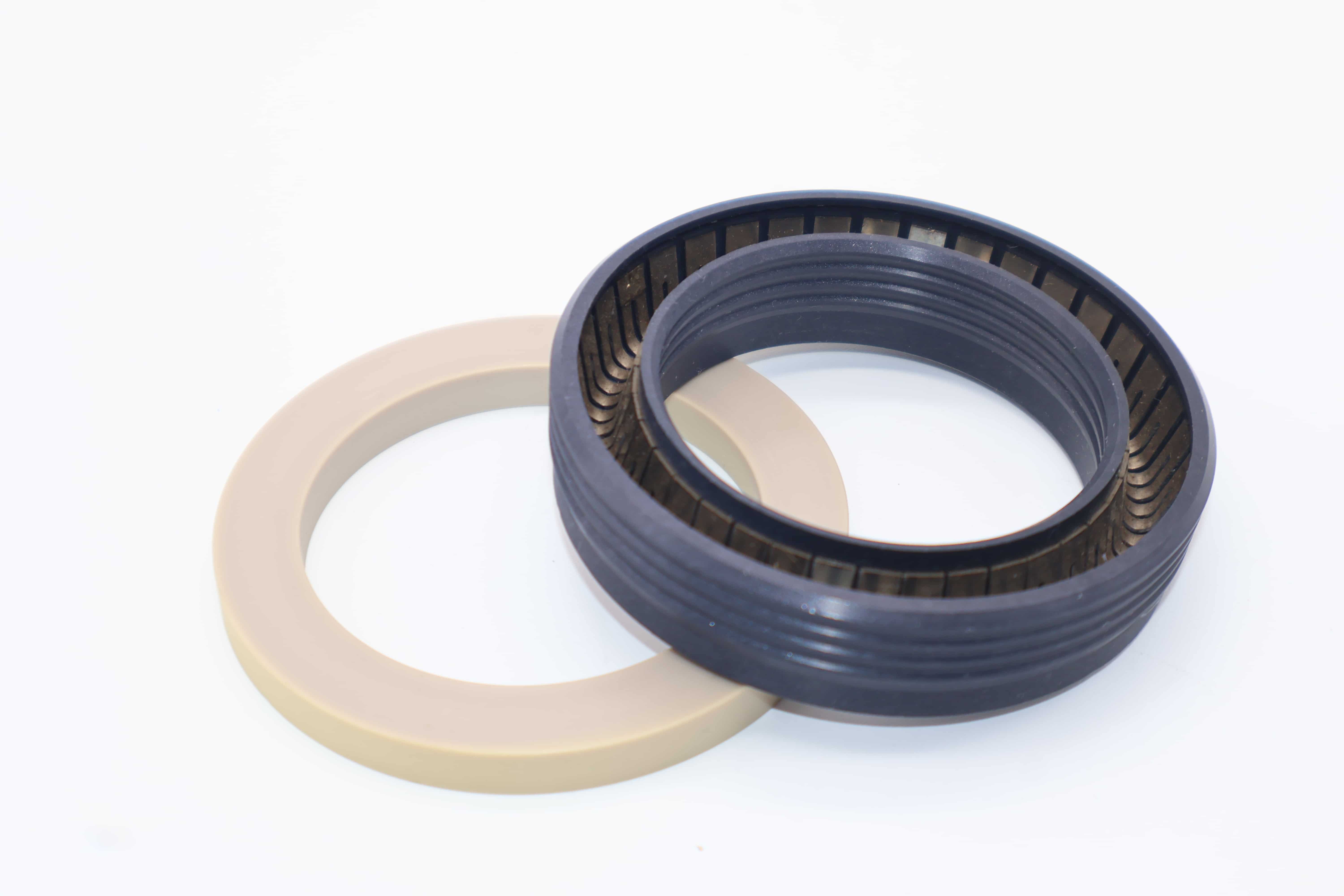

תקן API 6A הוא התקן המנחה לציוד ראש הנף ועץ החג, והוא קובע דרישות אישור ספציפיות לכל אלמנט איטום בתוך הרכבה. עבור שסתומים מסוג שער, התקן עוסק בטבעות האיטום של גזע השסתום במונחים של אישור חומרים, סיבובים ממדיים, ודירוגי לחץ וטמפרטורה. א איטום ראש נף פתרון שמתאים לדרישות API 6A מעניק למפעילים ביטחון שהאיטום עבר בדיקות על פי מדדי ביצוע מוגדרים, ולא רק סמוך על הצהרות הספק. ציון טבעות איטום לגזע השסתום שמתאימות לתקנים הוא דרישה בסיסית בכל יישום קריטי לביטחון במערכות ראש נף או עץ חג.

מעבר לדרישות החומר, תקן API 6A מדריך גם את בחירת דירוגי הלחץ-טמפרטורה עבור שסתום ומערכת החסימה כולה. רכיבי החסימה של ראש הניקוז חייבים להתאים למחלקת הדירוג של גוף השסתום שבו הם מותקנים. שילוב רכיבים ממחלקות לחץ שונות או שימוש בחסימות שלא נדונו לטווח הטמפרטורות המופעל – מהווה סיבה נפוצה לכשלים שניתן למנוע בשטח.

התאמת חומרי החסימות לכימיה של הנוזל

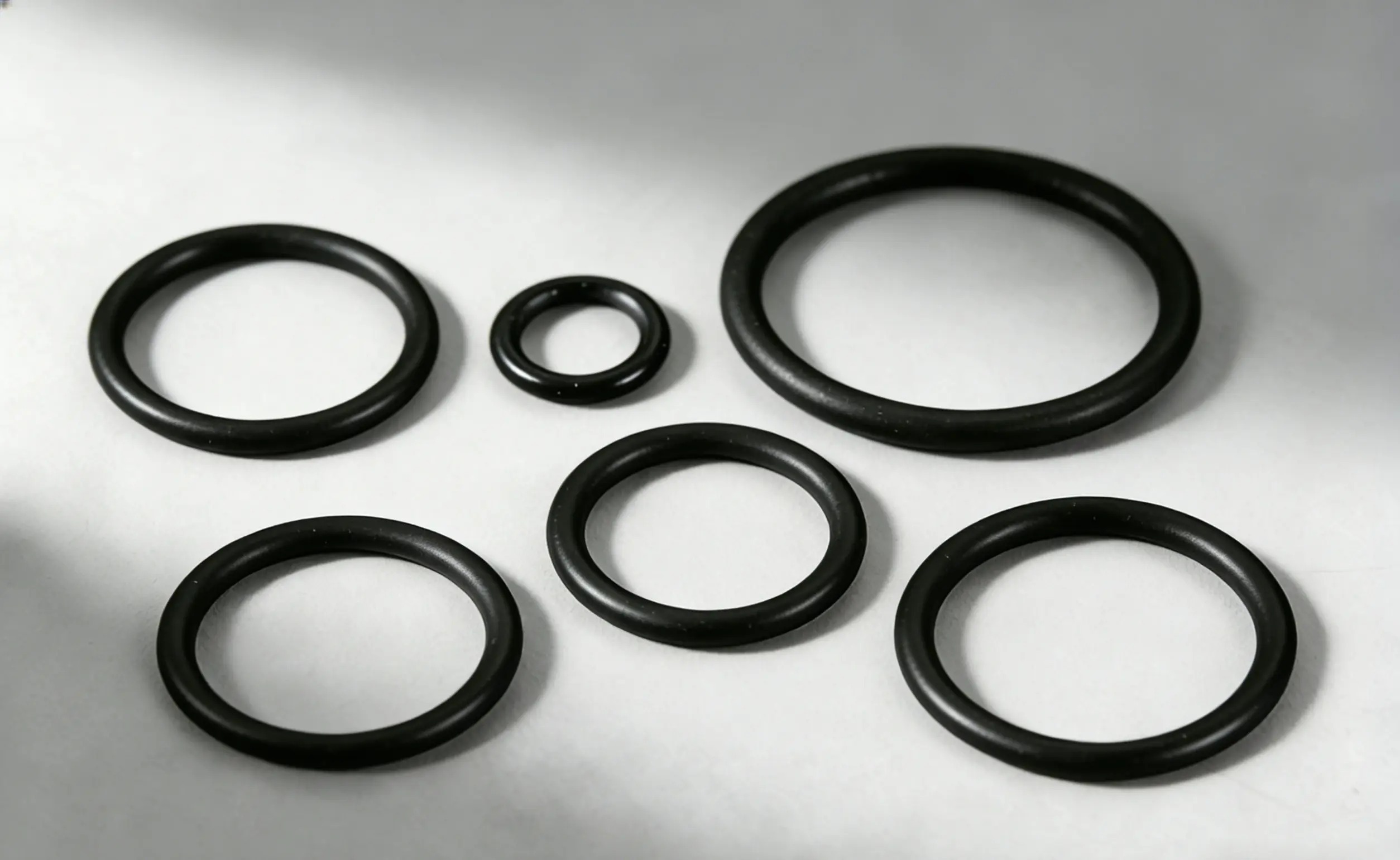

האטימה האפקטיבית של ראש התעלה תלויה בבחירת חומרים אלסטומריים שמתאימים כימית לנוזלים המופקים. עבור תעלות גז יבש, גומי ניטריל עשוי לספק אורך חיים מספק. עם זאת, בתעלות המפיקות קondenסאט, הזרקת 메טנול או מים עם ריכוז גבוה של כלורידים, נדרשים חומרים עמידים יותר כימית, כגון חומרים מסוג HNBR או FFKM. בדיקת חומרי האטימה מול הכימיה המדויקת של הנוזלים בתעלה, במקום להשתמש בדרישות כלליות, מביאה לביצועי אטימה טובים בהרבה בראש התעלה ולתקופת זמן ממוצעת ארוכה יותר בין החלפות.

שאלה נפוצה

אילו חומרים מתאימים ביותר לאטימה בראש התעלה בסביבות גז חומצי?

בסביבות של גז חומצי, חומרי החסימה בפיה של הבור חייבים לספק עמידות למתקפה של גופרית מימנית ודו-תחמורת הפחמן. אластומרים מסוג HNBR ואלסטומרים פלואורוקרבוניים בשימוש נרחב בשל היכולת שלהם לשמור על שלמות מכנית בתנאי שירות חומצי, תוך עמידה בדרישות NACE MR0175. הבחירה הספציפית תלויה בטווח הטמפרטורות והרכב הנוזל.

איך משפיעת התקן API 6A על בחירת רכיבי החסימה בפיה של הבור?

התקן API 6A מגדיר מחלקות לחץ-טמפרטורה, אישורים חומריים ותקנים ממדיים לרכיבי החסימה בפיה של הבור, כולל טבעות חסימה לשעון השסתום. רכיבים העומדים בדרישות API 6A עברו מבחני אישור מוגדרים, מה שנותן למנהלי הפעלה בסיס ביצועים מאושר לביטחון יישומים קריטיים במערכות פיה של הבור ועץ המולדת.

מה גורם לאי-עמידות מוקדמת של חסימת פיה של הבור בשסתומי שער?

כשל מוקדם בהאטמת ראש הניקוז בשסתומים מסוג שער נגרם בדרך כלל על ידי יציאה של חומר אלסטי מפערים גדולים מדי, זיהום משטח בעת ההתקנה, כימיה לא תואמת של נוזל או מחזורים מכניים חוזרים שמביאים לבלאי של משטח התחברות אטימה של הציר. טיפול בכל הגורמים הללו באמצעות תכנון תקין, בחירת חומרים מתאימים ותהליכי התקנה נכונים מאריך באופן משמעותי את תקופת השירות של האטימה.
